El caudal no se mide: se calcula.
Se estima con una fórmula sobre dos lecturas por turno, cargadas a mano por la misma persona que operó la compuerta. En régimen sumergido, la fórmula además está mal aplicada.
Telemetría independiente de agua
Agua medida, no estimada.
Medimos el nivel de tanques, canales y compuertas cada 10 minutos y publicamos el dato tal como lo registra el sensor. Un número para repartir el agua, producido por un tercero que no gana nada con el resultado.
cada 10 minuna lectura por punto
±2 mmradar sin contacto
5–7 añosde batería, sin cables
3 variablespor compuerta
Tanque australiano · Lote 7
Nivel medido por radar · umbral de aviso 1,50 m
1,84m
Lleno77 %
Almacenado325 m³
Consumo 24 h53 m³
Autonomía sin reponer4,8 días
última lectura --:--
Ø 15 m · 424 m³ · radar 60 GHz
El punto de partida
Hoy el agua se reparte con una planilla.
En un sistema de riego por canales, el número que decide cuánta agua recibe cada uno casi nunca sale de un instrumento.
Cada movimiento de compuerta es una visita a campo.
Miles por temporada en un solo canal. La operación se anota después, de memoria, si se anota.
¿Baja demanda o pérdida de conducción? Nadie lo sabe.
Sin medir en dos puntos del mismo tramo, la diferencia entre lo que entra y lo que llega es invisible. Y con ella, dónde se pierde el agua.
Un número que reparte agua entre vecinos tiene que venir de alguien que no tiene nada que ganar con el resultado.Por eso existe Sensor Agro
Puntos de medición
Qué medimos.
Tres puntos de medición y una red que los conecta. Mismos sensores, misma plataforma, mismo informe.
Sensor Agro · TanqueDisponible

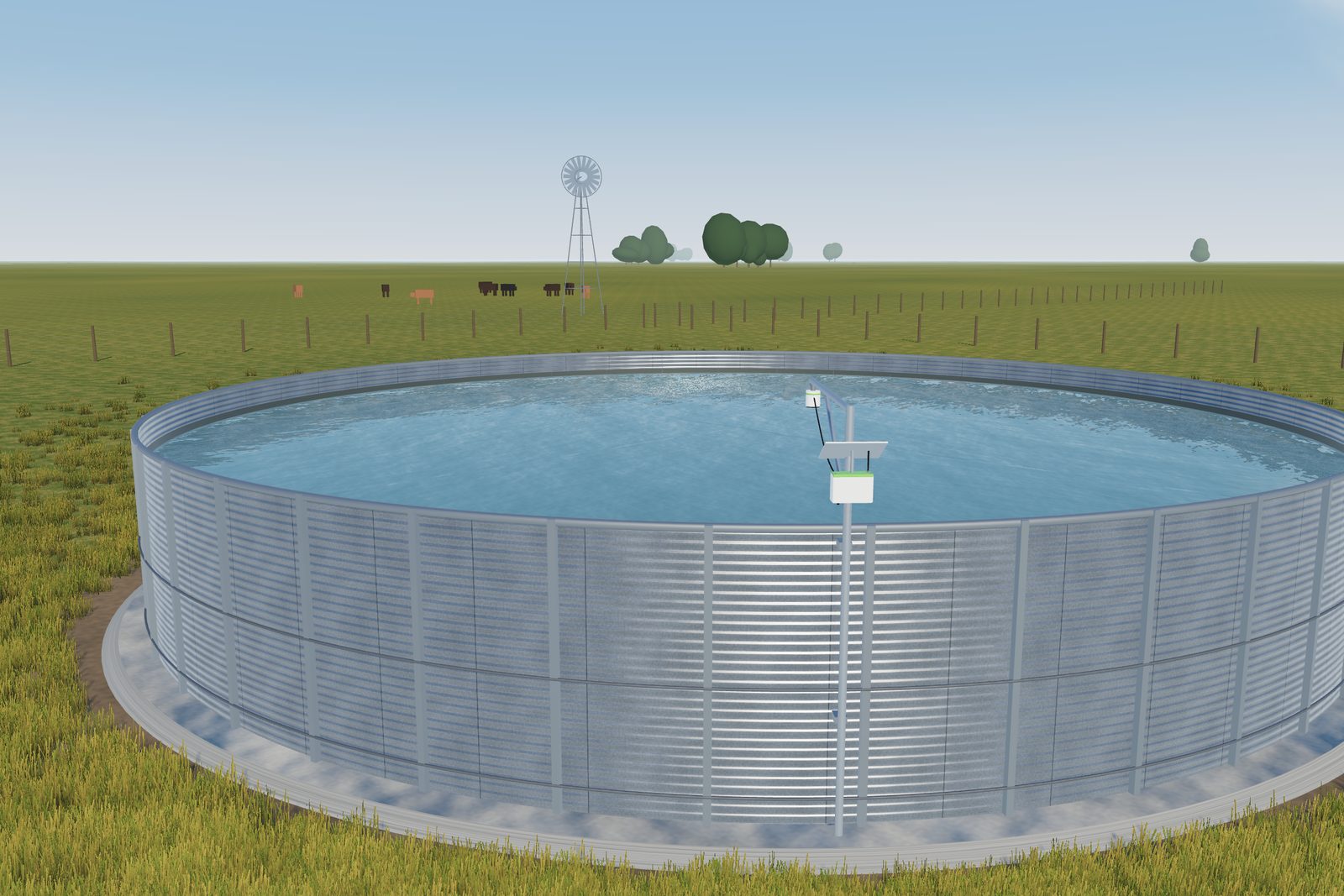

Nivel de tanque australiano
Un nodo autónomo en el borde del tanque mide el nivel sin tocar el agua. Nivel, consumo diario y autonomía en el celular; aviso cuando baja del mínimo o cuando la bomba no repone.
Se instala en 20 minutos, sin obra ni cables.
Sensor Agro · CanalPiloto

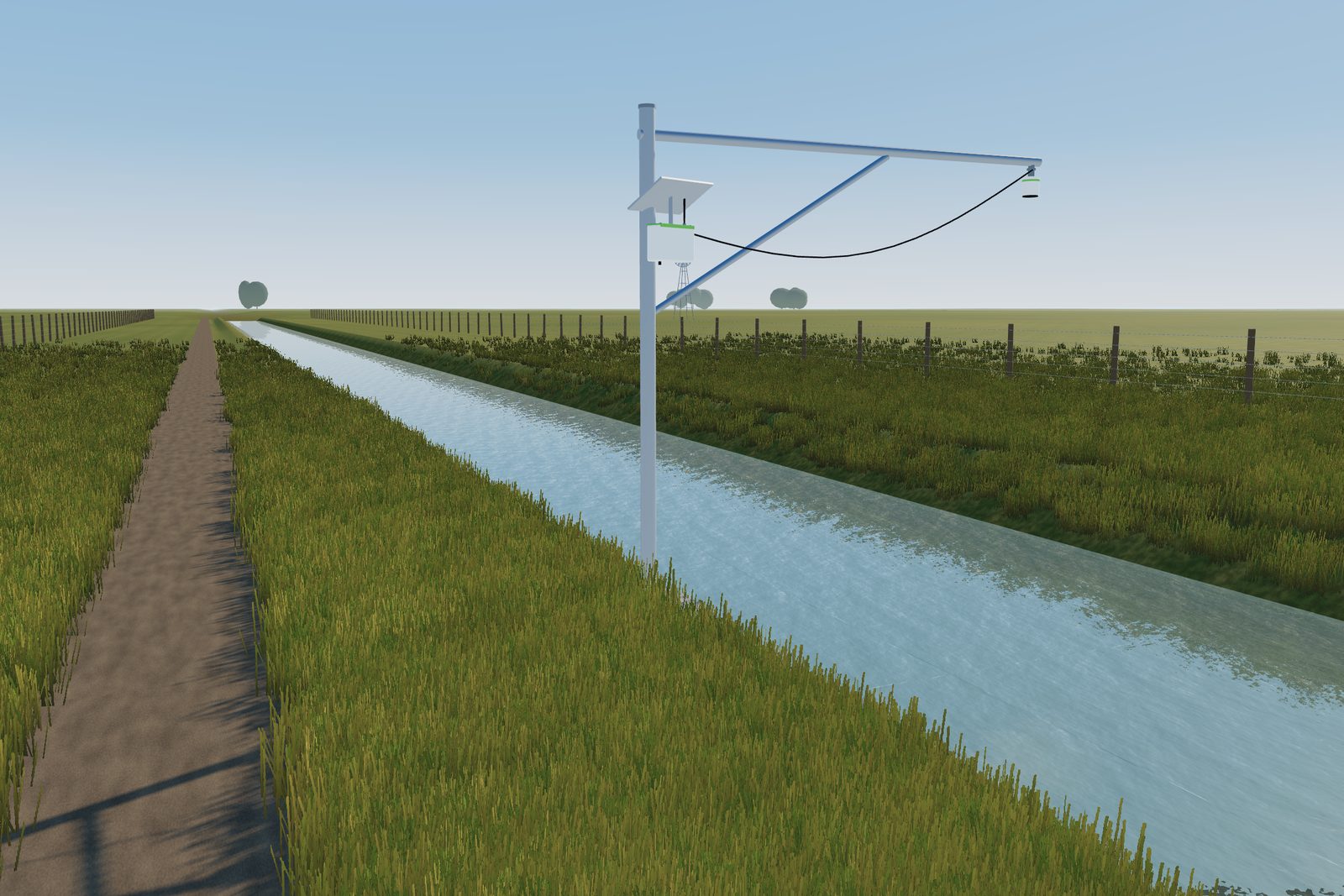

Cota en canal a cielo abierto
Un radar sobre un brazo mide la cota del canal cada 10 minutos. Con dos cotas sobre el mismo canal se ve la pérdida de conducción kilómetro a kilómetro; con la curva de descarga vigente, el caudal.
Poste, brazo, radar y batería: ninguna obra en el canal.
Sensor Agro · CompuertaPiloto

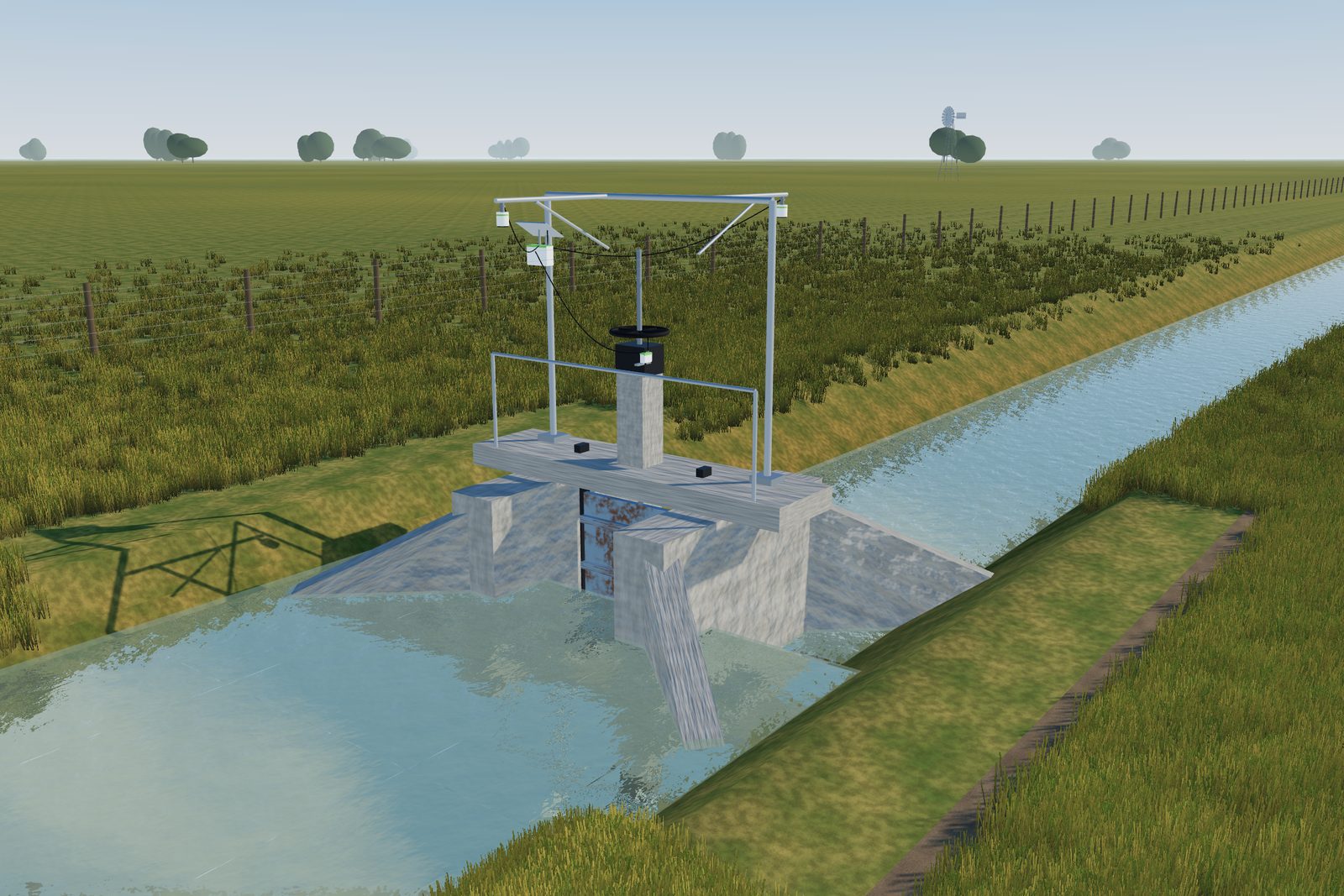

Compuerta de tres variables
Cota aguas arriba, cota aguas abajo y apertura de la hoja. Con las tres se calcula el caudal en régimen libre o sumergido, y el volumen entregado a cada secundario. En un partidor, el balance se valida solo.
Es la base para automatizar la compuerta después.
Sensor Agro · RedInfraestructura

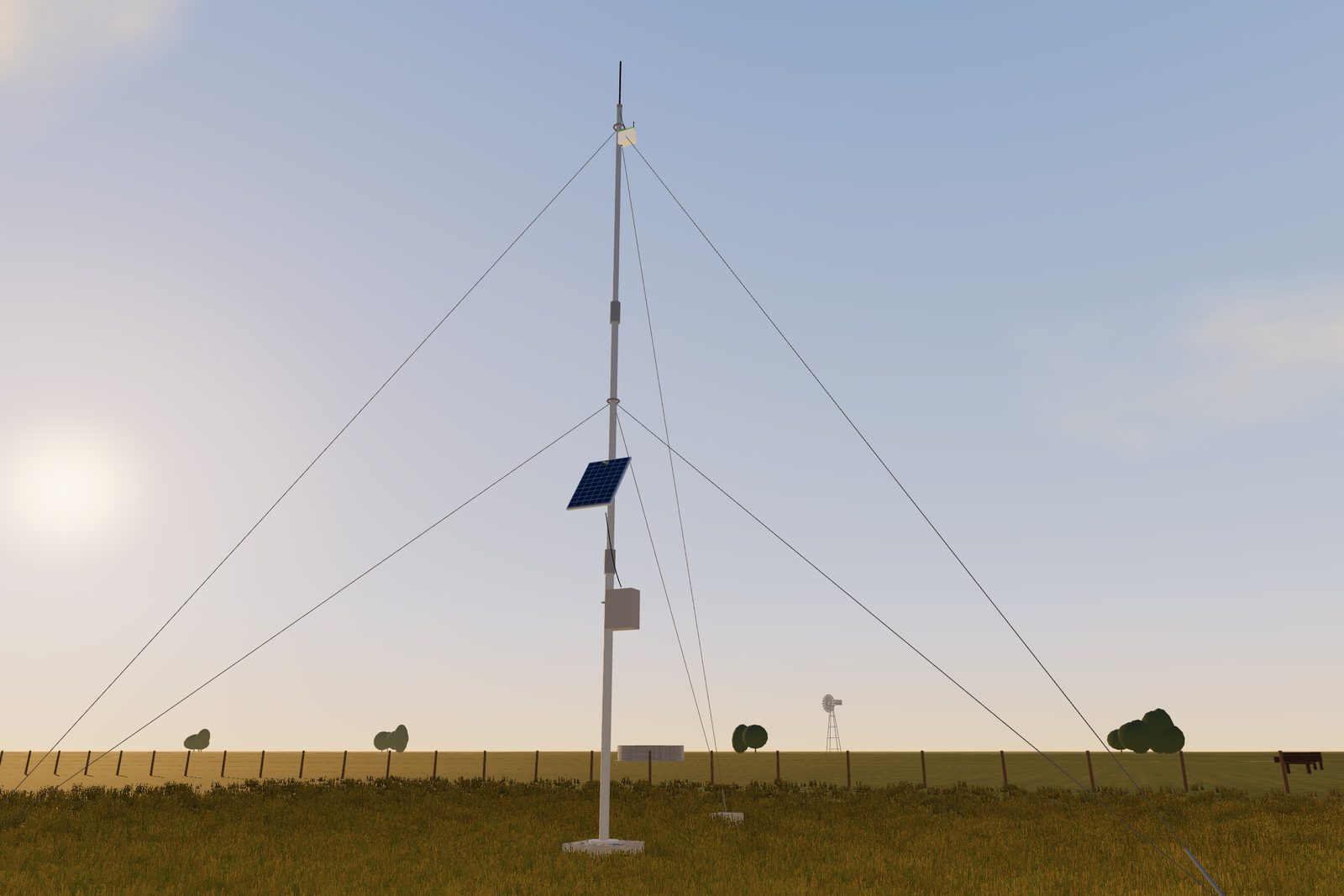

Red de largo alcance
Gateways solares en mástiles de 12 m, LoRaWAN con respaldo 4G. Un gateway cubre kilómetros de canal y la misma red sirve para otros sensores del campo.
La red queda; cada punto nuevo cuesta menos que el anterior.
Equipos
Equipo industrial, integrado por nosotros.
Usamos sensores y gateways de fabricantes industriales, con certificación de estanqueidad y baterías de años, y los integramos con nuestra plataforma, nuestra calibración y nuestros informes. Lo que importa son las especificaciones.
TanqueEn servicio

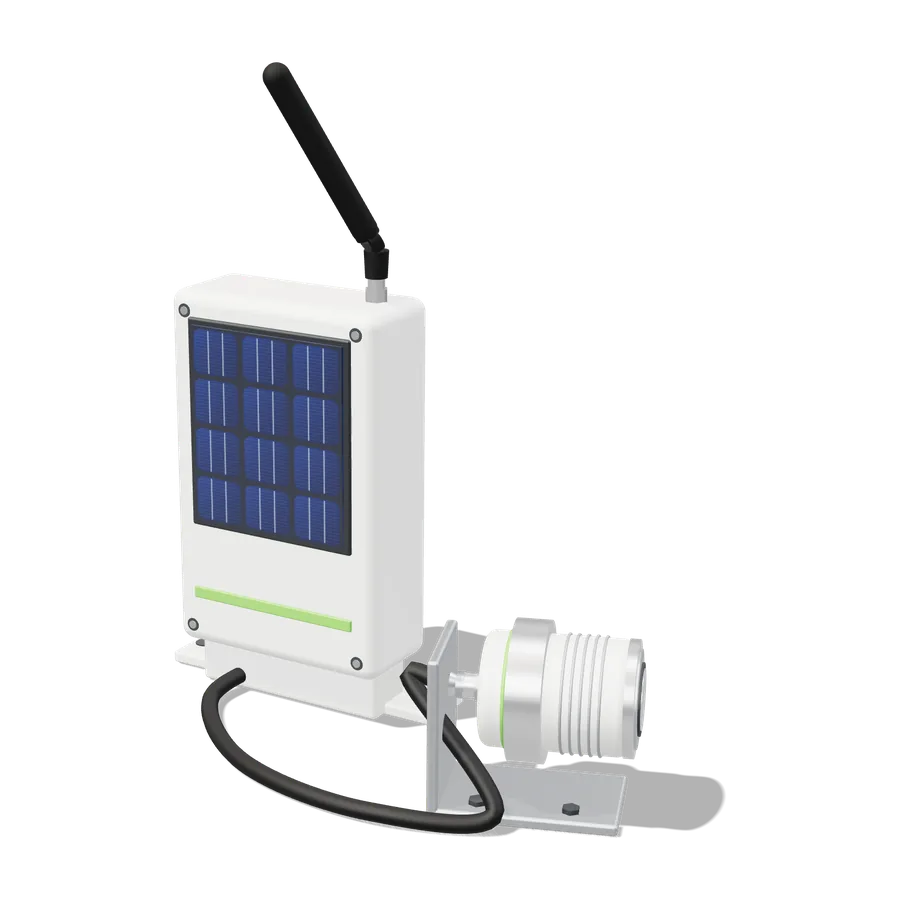

Nodo solar de tanque
Nodo autónomo con panel solar integrado y transductor ultrasónico sobre el agua.
- Rango
- 0,25 – 4,5 m
- Precisión
- ±1 cm
- Energía
- solar + batería
- Radio
- LoRa, varios km con línea de vista
- Lectura
- cada 10 min
Canal · CompuertaPiloto

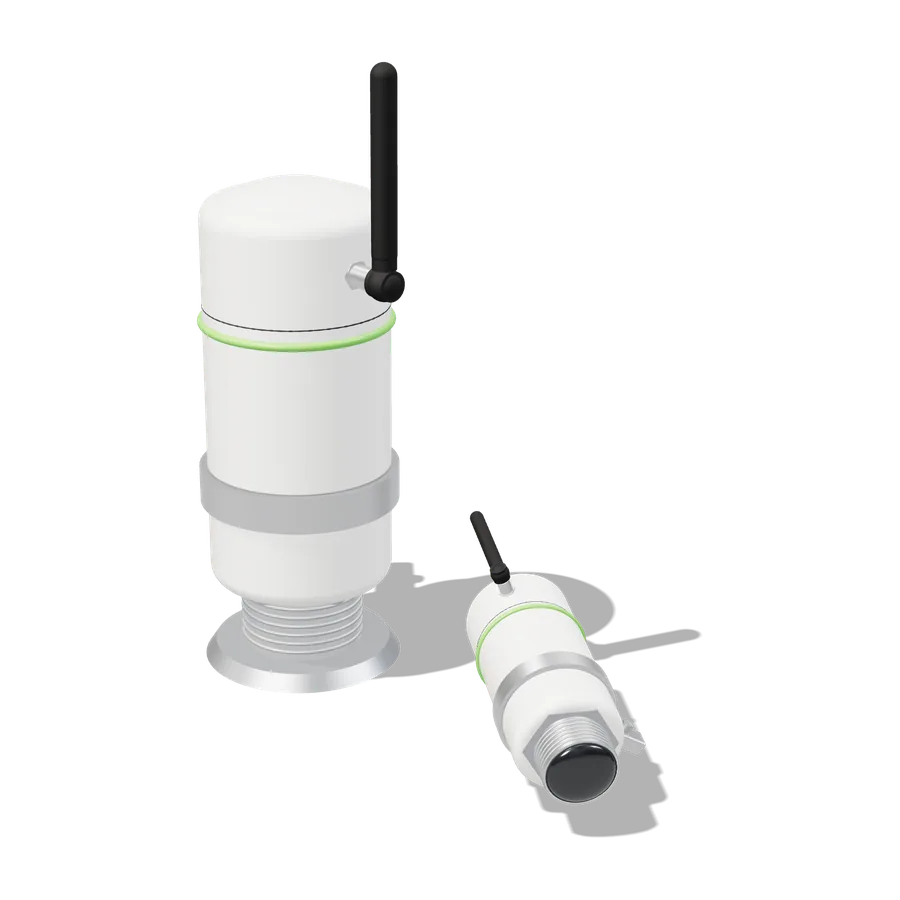

Radar de nivel
Mide sin contacto con ondas de 60 GHz: no lo afectan la temperatura, la niebla ni el viento.
- Rango
- 0,3 – 12 m
- Precisión
- ±2 mm
- Protección
- IP68 · −40 a 70 °C
- Batería
- hasta 7 años
- Radio
- LoRaWAN o celular
CompuertaPiloto

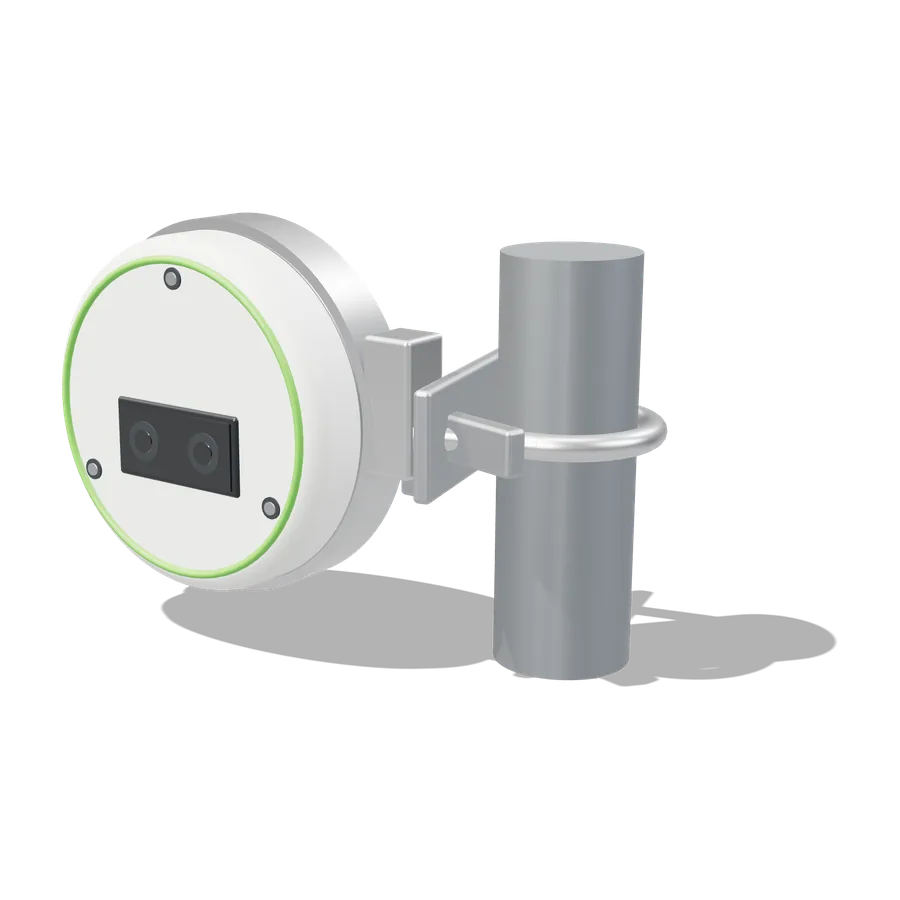

Sensor de apertura
Distancia láser a la hoja de la compuerta: cuántos centímetros está abierta, sin tocar el mecanismo.
- Rango
- 0,03 – 4,5 m
- Protección
- IP67
- Batería
- reemplazable, años
- Radio
- LoRaWAN
Compuerta · EspecialesPiloto

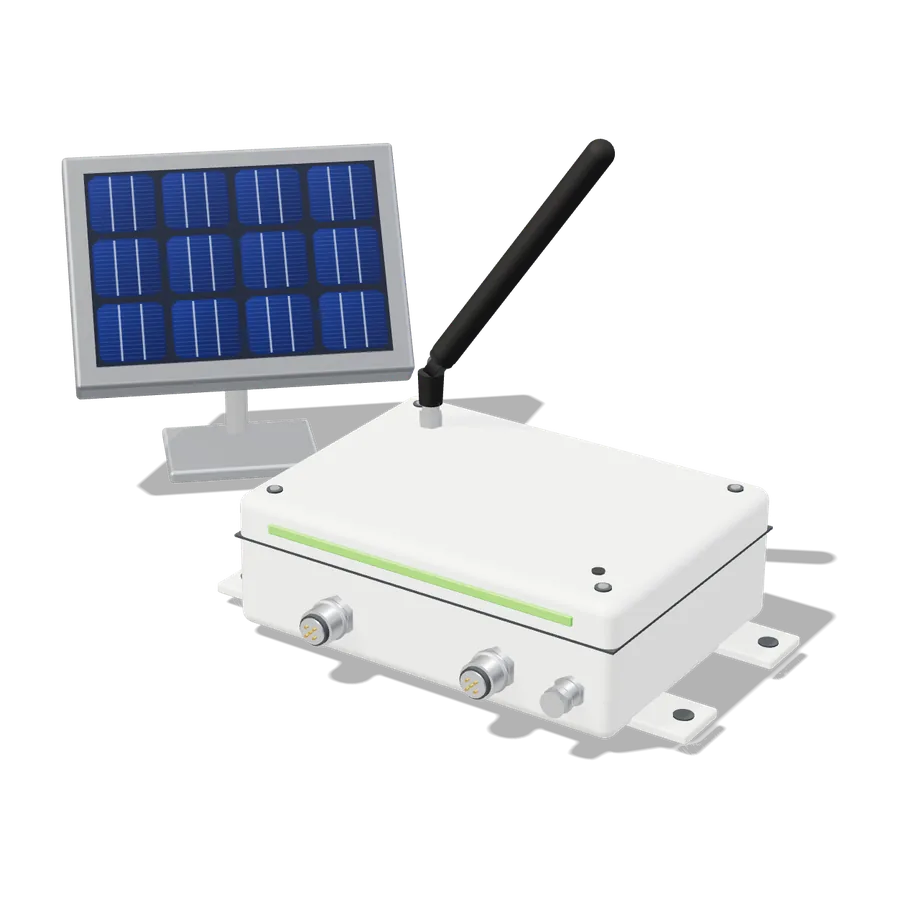

Controlador de campo

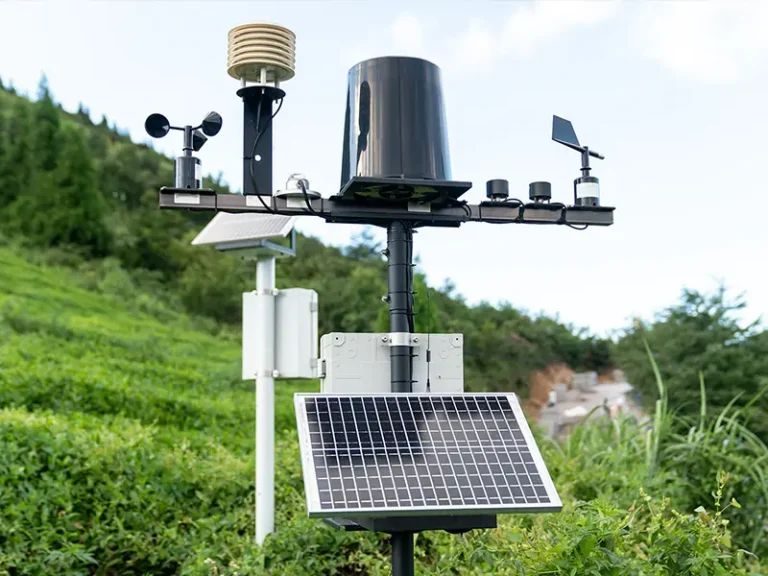

Para sensores cableados: encoder de apertura, caudalímetros, estaciones meteorológicas.
- Entradas
- RS485 Modbus · SDI-12 · 4–20 mA
- Protección
- IP68 · −30 a 70 °C
- Energía
- pilas de litio reemplazables o solar
- Memoria
- 600 registros sin red
RedInfraestructura

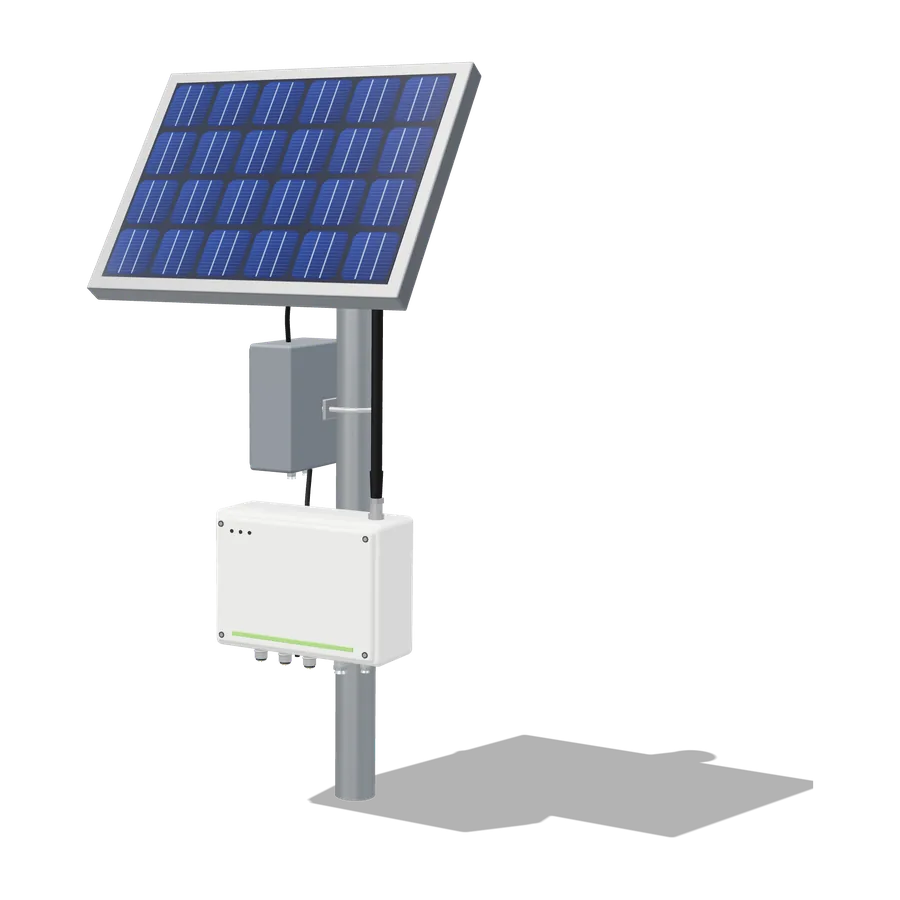

Gateway de exterior
Recibe a todos los sensores de la zona y los sube a la plataforma por 4G o fibra.
- Capacidad
- 8 canales · hasta 2.000 nodos
- Protección
- IP67 · −40 a 70 °C
- Enlace
- 4G · Ethernet · Wi-Fi
- Energía
- solar, 4 días sin sol
Todos los equipos se configuran desde el celular, se montan sin obra civil y llevan una etiqueta con su ID de punto. Los equipos son de Sensor Agro: el cliente contrata el dato, no el aparato.
Cómo funciona
Del sensor al informe firmado.
PASO 1 · SENSOR
Mide sin tocar el agua
Radar de nivel sin contacto, IP68, batería de 5 a 7 años. Se monta y se configura desde el celular.
PASO 2 · RED
Transmite sin cables
LoRaWAN de largo alcance con respaldo 4G. Sin obra civil, sin tendidos, sin cuentas de celular por sensor.
PASO 3 · PLATAFORMA
Convierte nivel en caudal
Una lectura cada 10 minutos. Curvas de descarga vigentes, balance de partidores y alertas el mismo día.
PASO 4 · INFORME
Firma lo que publica
Certificado de calibración con vencimiento, informe trimestral de entregas y cierre de temporada, firmados por un profesional matriculado.
Transparencia
El dato se publica. Sin retoques.
Cada punto muestra su última lectura, la fecha del último aforo y la curva con la que se calculó el caudal. Lo que ve el productor es lo mismo que ve quien administra la red.
Demostración con datos simulados · se reemplaza por el primer punto publicadoTanque · radarTanque australiano · Lote 71,84m
Canal · cotaCanal Principal Norte · Km 12,51,62m
Compuerta · 3 variablesToma 2 · Sec. La Escondida125l/s
Nivel del tanque · últimos 7 días
Nivel en metros · una lectura por hora · el aviso de nivel bajo salta en 1,50 m
Abrir el panel por roles
Productor, operador de riego, administrador de red y público: el mismo dato, cuatro vistas.
Para quién
Un mismo dato, cuatro miradas.
Cada rol ve lo que necesita para decidir. Nadie ve un número distinto.
Productor
Mi tanque y mi toma: nivel, consumo, volumen entregado en el mes contra lo que corresponde por superficie.
Ver el panelOperador de riego
Las compuertas del tramo, cotas y aperturas, movimientos registrados y alertas de puntos sin reportar.
Ver el panelAdministrador de red
Balance de partidores, pérdida por tramo, calibraciones vigentes y cumplimiento de los compromisos de servicio.
Ver el panelPúblico
Entregas por secundario y niveles publicados con la fecha del último aforo. Datos abiertos.
Ver el panel
Cómo trabajamos
Se contrata el dato, no el aparato.
Un sensor de nivel no se rompe: se desafina. La sección del canal se sedimenta, crece vegetación, alguien limpia con una retro. Por eso no vendemos equipos sueltos: prestamos un servicio de medición con todo incluido, y respondemos por que el número sea cierto mientras dure el contrato.
Tanque o toma propia
Instalación en el día y un abono mensual por punto. Nivel, consumo y avisos en el celular desde la primera hora. Sin obra, sin cables, sin comprar plataforma. Si preferís ser dueño del equipo, también se puede: el abono cubre red, datos y soporte.
- Equipo y montaje
- Red y conectividad
- App y avisos
- Reposición por rotura
Red de medición como servicio
Se contrata una cantidad de puntos de medición, instalados a un ritmo acordado y operados durante cinco años. Dónde va cada punto lo decide quien conoce la red: el criterio hidráulico es del cliente, la operación es nuestra. Ampliar es un pedido, no una renegociación: el precio por punto queda publicado en el contrato.
- Equipos, estructura e instalación
- Gateways y plataforma
- Mantenimiento y reposición
- Aforos y certificado de calibración con vencimiento
- Informes firmados: trimestral y cierre de temporada
- Compromisos de servicio con penalidad
Lo que va en el contrato
Compromisos medibles, con descuento del abono si no se cumplen.
- ≥ 95 %de los días con dato, por punto
- 12 mesesmáximo sin aforo para cualquier curva
- ≤ 10 díashábiles para reponer un punto caído
- ≤ 20 díaspara el informe trimestral
- mismo díapara avisar una alerta crítica
Los equipos son de Sensor Agro. La serie histórica es del cliente desde el primer día, y la salida está prevista en el contrato: la red se retira o se compra a valor residual. Precios a consultar; cotizamos con el desglose línea por línea.
Independencia
Tres reglas que no negociamos.
Quien mide no opera.
No abrimos compuertas ni repartimos agua. Medimos. Un registro independiente protege también a quien opera: cuando hay un reclamo, el que queda expuesto es él.
El dato se publica como se mide.
Cada cambio de curva queda versionado y cada hueco de datos, explicado. El mantenimiento se informa, no se esconde: si no se ve el trabajo, parece que no hay trabajo.
La salida está prevista.
La serie histórica es del cliente desde el primer día. Si el servicio termina, la red se retira o se compra a valor residual, y eso queda escrito al principio, no al final.
Contacto
Hablemos.
Cobertura inicial: sudoeste bonaerense y valle del río Colorado. Instalamos un primer punto, lo dejamos reportar y después conversamos sobre el resto de la red.
